Projeto Caixa Euclides Para Tornado de 15″ 1.100 Wrms

Olá pessoal!
Hoje venho mostrar a famosa caixa Euclides, também chamada de caixa invertida, para falantes Selenium Tornado de 15″ (15sw3a).
Essa caixa tem história viu! Segundo o Mestre Euclides, ela surgiu depois de um sonho que ele teve… Enfim! Trata-se uma boa caixa para quem não quer sacrificar todo o espaço do carro, com um rendimento superior ao de uma dutada!

(clique na imagem para ampliar)

Vista Normal Da Caixa.

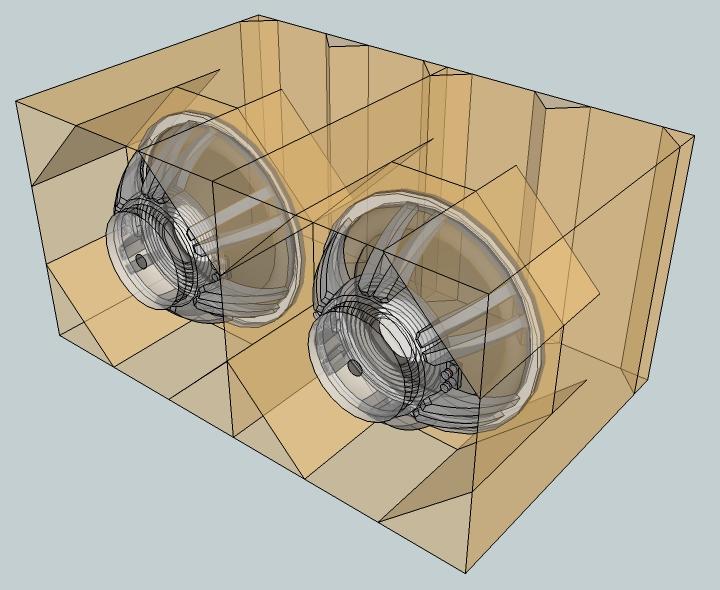

Vista Estrutural Da Caixa.

Atenção ás medidas para ver se cabe na mala de seu carro:

88cm de largura.

45cm de altura.

55cm de profundidade.

Se nou couber na mala de seu automóvel, não mude nenhuma medida da caixa, isso mudará entre outros fatores a resposta da caixa.

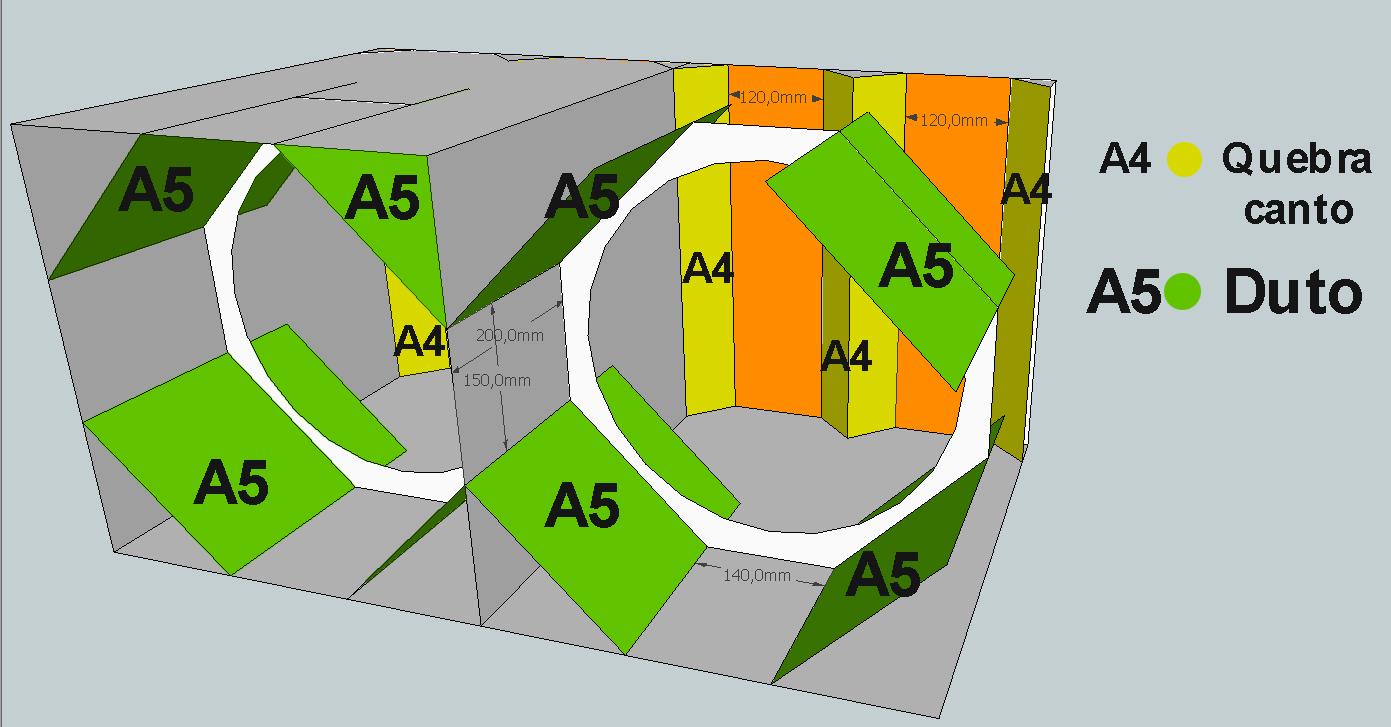

Identificação dos dutos e “quebra cantos”.

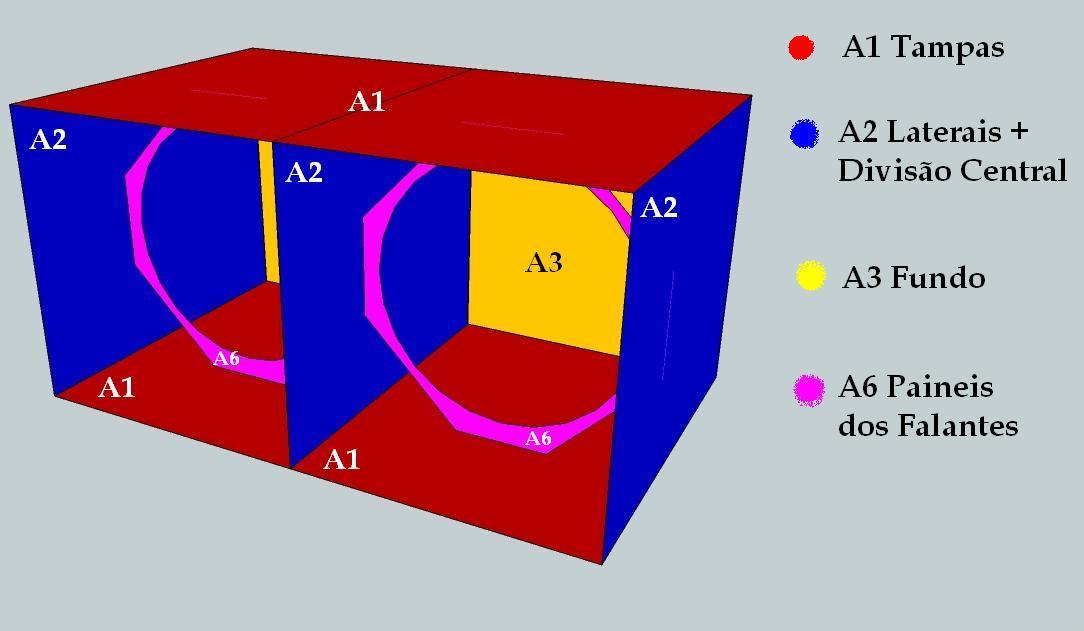

Identificação das demais peças da caixa.

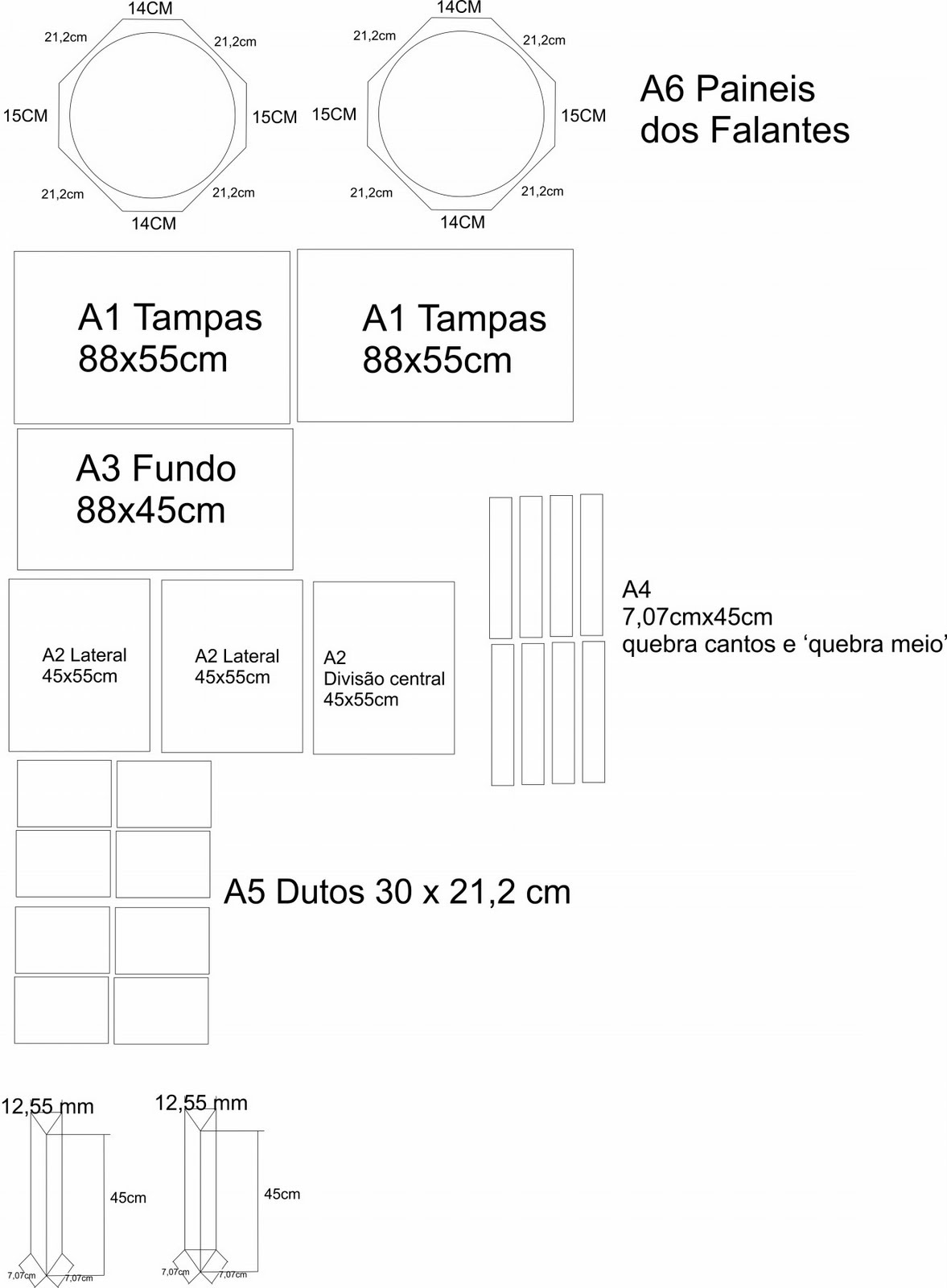

Medidas de todas as peças da caixa.

Caracteristicas da caixa:

60 litros por câmara úteis, descontando já os “quebra cantos” e os dutos.

Sintonia da caixa em 72Hz.

Baixa excurssão dos falantes, sendo este de maior intencidade abaixo dos 50Hz.

Baixo fluxo de ar nos dutos, sendo este de maior intencidade de apenas 16 m/s nos 60Hz.

Resposta útil da caixa de 55Hz á 120Hz.

Pico de resposta de 8,6dBs em 104Hz.

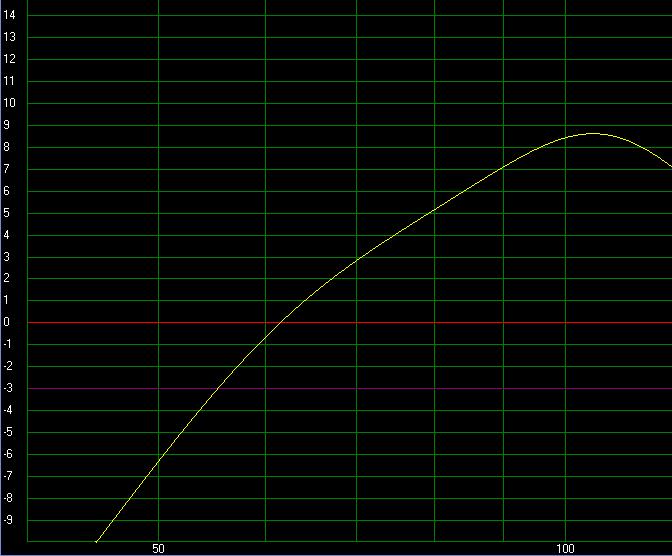

Curva de resposta da Caixa.

E isso ai pessoal! Espero que gostem do resultado final da caixa, contem pra nós a experiencia que teve com esse projeto depois de pronto.

Até a próxima, e qualquer dúvida comentem!
